Příklady sestavení baterií a osazení balanční jednotkou

Mnoho zákazníků nemá zkušenost s lithiovou baterií, a proto hledá jiné řešení. My však máme mnohaleté zkušenosti s touto technologií a proto dokážeme odborně poradit a doporučit vhodnou sestavu. Časem zde přibudou ukázky sestav z lithiových článků, osazené balanční systémy a samozřejmě i grafy z měření a používání těchto baterií. V případě zájmu o více informací či již hotovou sestavu, neváhejte nás kontaktovat vondrak@battery-import.cz

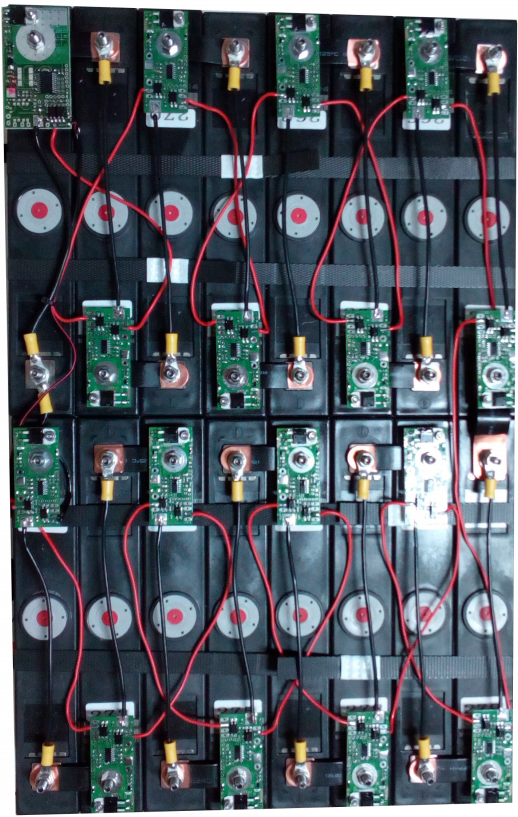

Akumulátor 12V 180Ah sestaven z článků CALB. Osazen balanční systém s automatickou ochranou proti vybití či přebití (bi-stabilní relé 100A), dobíjecí prvek pro možnost nabíjení z nabíječky či solárního panelu.

12V180Ah

  • hmotnost cca 24kg (Pb baterie Varta LFD180 45kg)
  • více jak 2000 cyklů při hloubce vybití 80% DOD

 Bez názvu

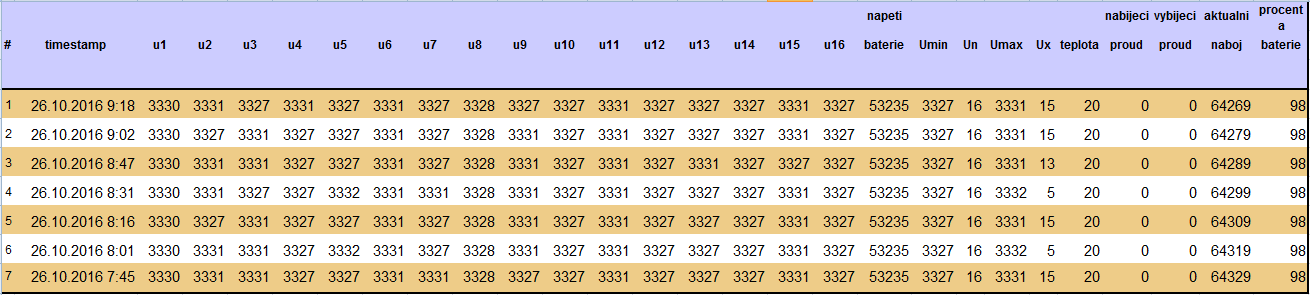

Akumulátor 48V 66Ah sestaven z článků Sinopoly. Osazen balanční systém s modulem EXL pro řízení kompletního provozu baterie, modul EXL umožňuje sestavu provozovat s proudem až 20A. Pro nabíjení použit zdroj s krytím IP65 a vysokou účinností. Baterie je logována pomocí systému GSM, kde se veškeré údaje o baterii jako jsou napětí, nabíjecí proud, vybíjecí proud či aktuální kapacita ukládán na server v nastavitelném časovém rozestupu.

Bez názvu1

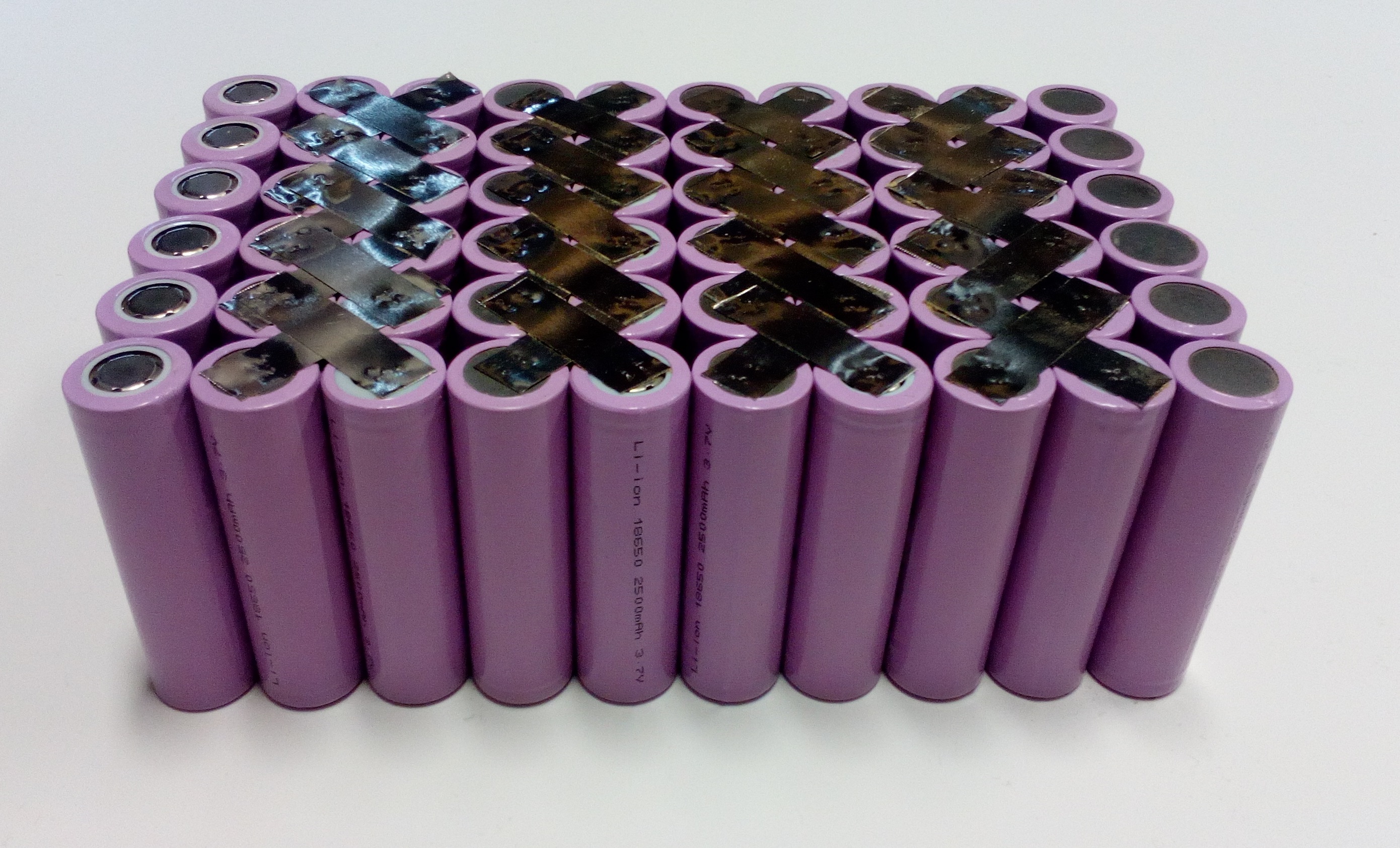

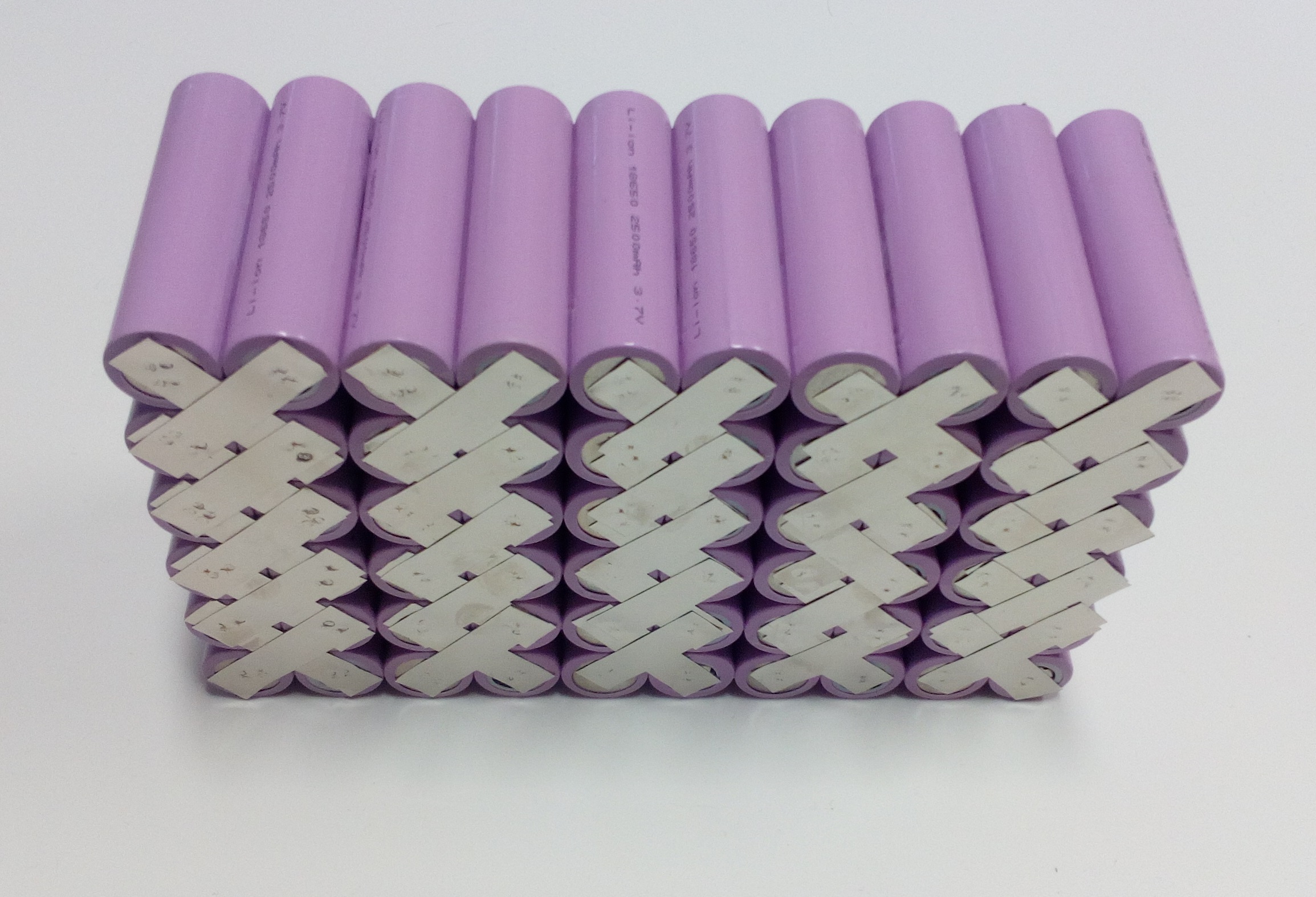

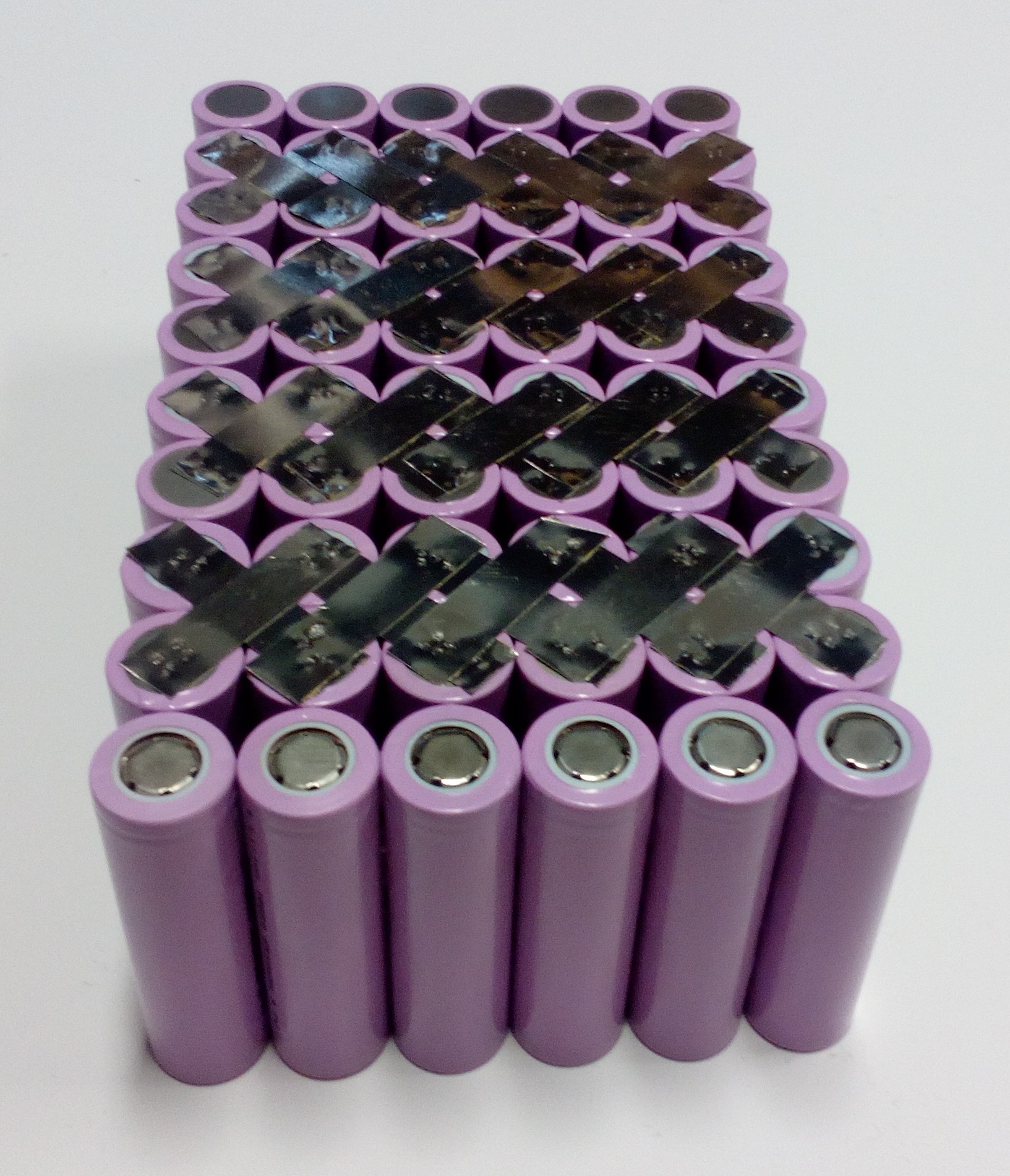

Bodování jednotlivých článku li-ion 18650 do bateriových packů. Dle požadavků lze spojit baterie do nepřeberného množství kapacit a napětí. Lze spojovat články 18650 li-ion, 26650, 32650 lifepo4. Není problém s články Ni-Mh, SAFT atd. Níže ukázka svařování článků 18650.

[001080]

[001082]

[001083]

[001085]

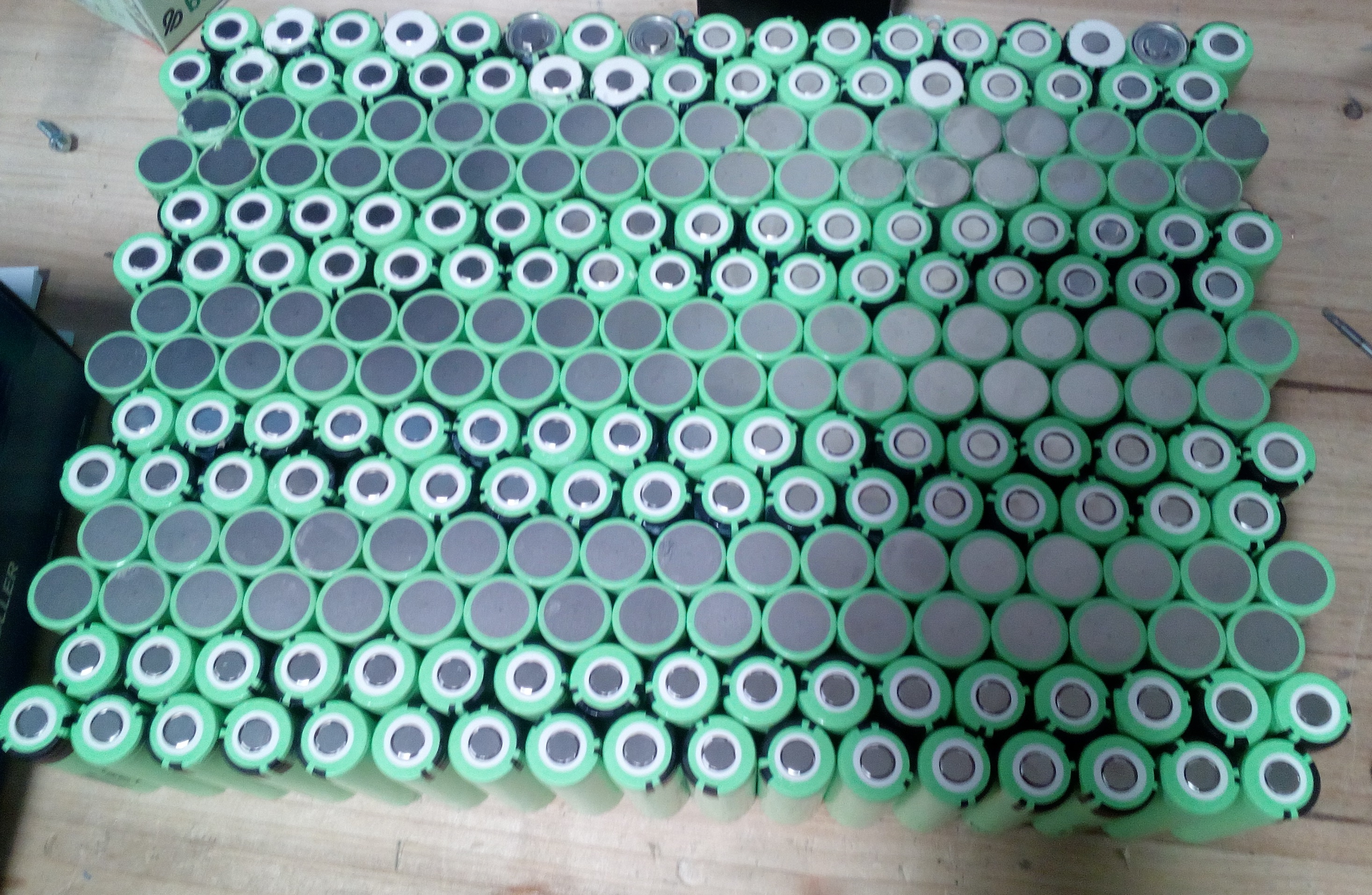

Články 18650 Panasonic (NCR18650B) v sestavě 7S34P (24V108Ah)

IMG_20170725_172645

Články Lifepo4 IFR26650 3Ah 3,2Ah v sestavě 12V 9Ah s PCM

IMG_20171019_133210

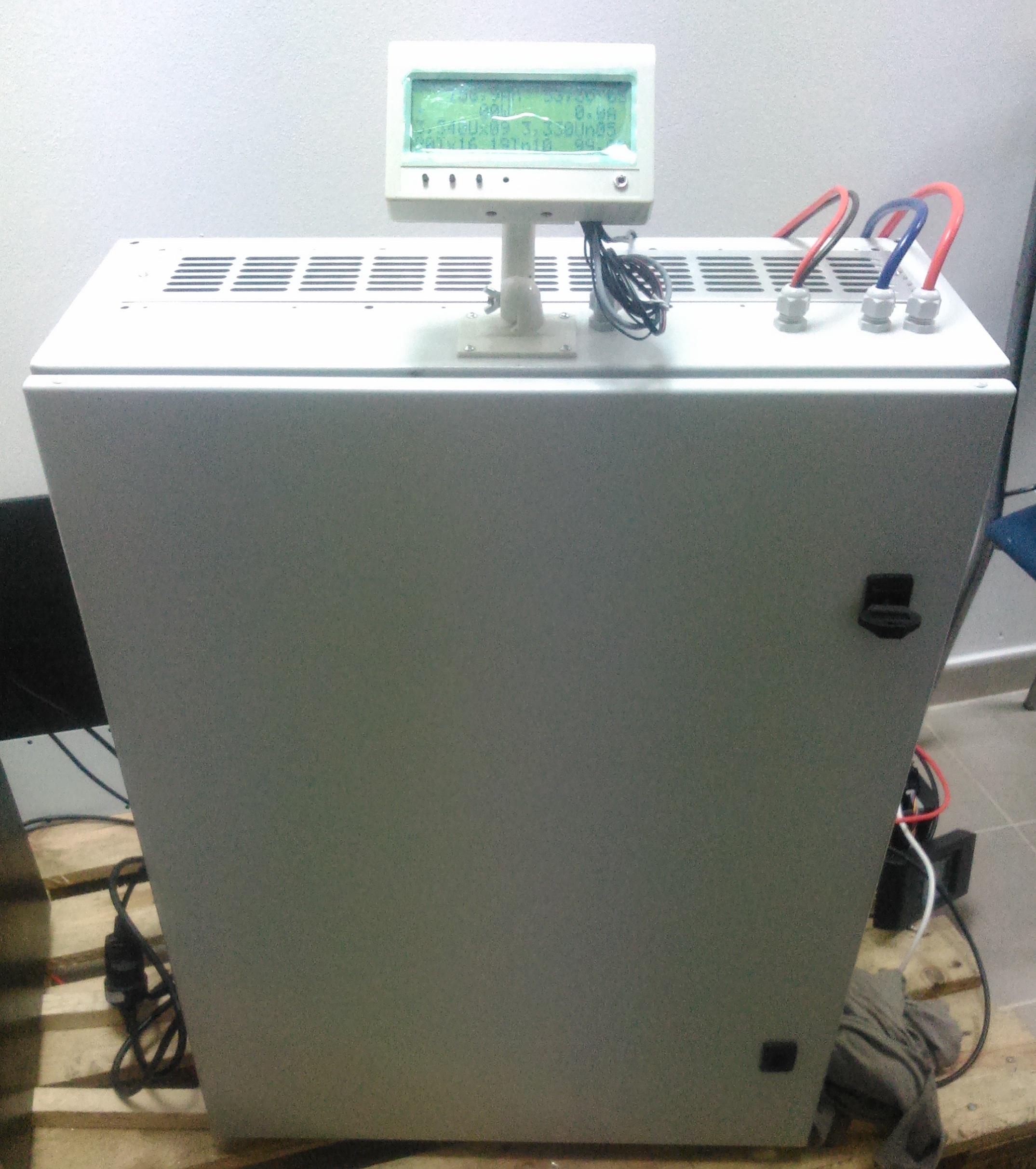

Lifepo4 sestava 48V 160Ah 7,7kWh v bateriovém boxu včetně balančního a monitorovacího zařízení

DSC_0369

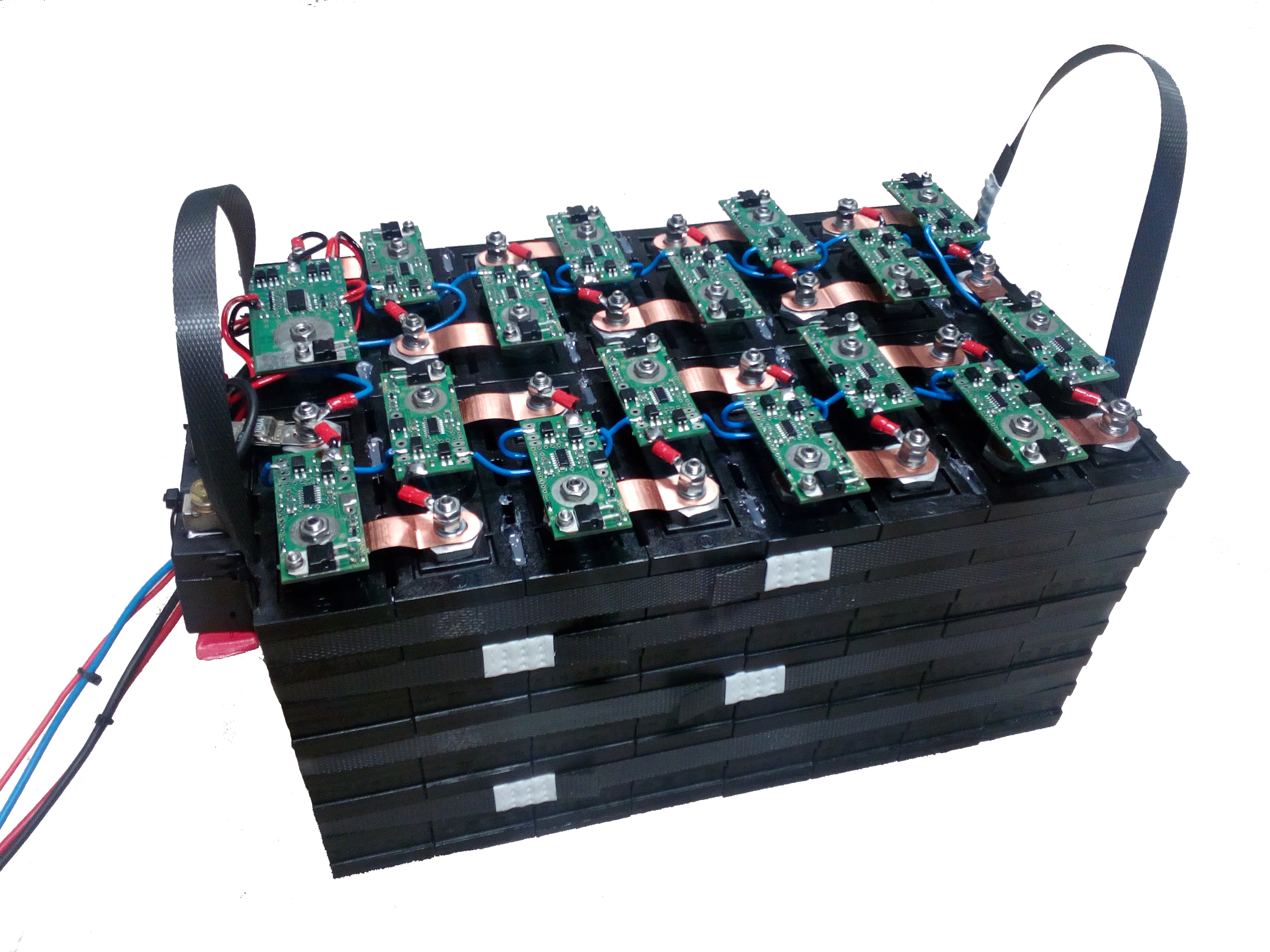

Sestava 48V 40Ah z článků Sinopoly. Baterie je určena pro pohon vozítka beerbike (http://beerbiketours.cz/) , který je poháněn 2ks motorů určených pro elektrokola. Baterie je osazena balančním a monitorovacím systémem, který ohlídá jak odpojení baterie při poklesu napětí na článcích, srovnání článků během nabíjení až po ukončení nabíjecího procesu. Maximální vybíjecí proud dlouhodobě 100A, krátkodobě 150A. Nabíjecí proud s ohledem na již používanou nabíječku 10A. Hmotnost baterie přibližně 25kg, životnost více jak 2000 cyklů, v tomto případě vzhledem k nízkému nabíjecímu i vybíjecímu proudu bude životnost mnohem vyšší.

48V40Ah
